概述

德標截止閥結構合理、密封可靠，特別適用于易燃、易爆、劇毒、毒性流體、高溫導熱油、液氨、乙二醇等介質。德標截止閥驅動方式有手動、齒輪傳動、電動、氣動等。
德法蘭截止閥適用于公稱壓力PN16～PN160，工作溫度-29～350℃的易燃、易爆、劇毒、毒性流體、高溫導熱油、液氨、乙二醇等工業流體介質。
此廣泛應用于石油化工、化纖紡織、塑料造紙、電力鋼鐵、印染橡膠、天然氣等其它氣體系統，性能安全可靠。

技術規范

結構形式	BB-BG-OS＆Y
驅動方式	手動
驅動方式	電動
設計標準	DIN3356
結構長度	DIN3202
連接法蘭	DIN2543-2545
試驗和檢驗	DIN3230

注：系列閥門連接法蘭克根據用戶要求設計制造。

產品性能規范

公稱壓力（MPa）	殼體實驗壓力（MPa）	密封試驗壓力（MPa）	適用溫度(℃)	適用介質
1.6	2.4	1.76	-110～600℃	水、蒸汽、油品等
2.5	3.75	2.75
4.0	6.0	4.4
6.4	9.6	7.04

主要零件材料及性能

殼體	GS-C25										1.4308
閥瓣	GS-C25				1.4308		1.4408			Monel	1.4308
閥桿	13Cr				1.4308		1.4408			Monel	F304
閥瓣密封面	13Cr	13Cr		STL	1.4308	STL	1.4408		STL	Monel	1.4308	1.4308	STL
閥座密封面	13Cr	STL		STL	1.4308	STL	1.4408		STL	Monel	1.4308	STL	STL
殼體	1.4408					1.4306					1.4301
閥瓣	1.4408					1.4306					1.4301
閥桿	1.4408					1.4306					1.4301
閥瓣密封面	1.4408		1.4408		STL	1.4306		1.4306		STL	1.4301	1.4301	STL
閥座密封面	1.4408		STL		STL	1.4306		STL		STL	1.4301	STL	STL

德標截止閥

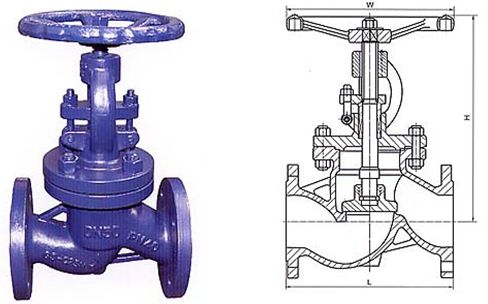

德標截止閥結構圖

主要外形和連接尺寸

壓力等級 (MPa)		PN1.6MPa
口徑	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L		130	150	160	180	200	230	290	310	350	400	450	600	730	850	980	1100
H		240	260	276	285	300	305	354	402	437	496	541	699	815	914	1189	1350
W		120	140	160	160	180	200	200	750	250	300	350	400	450	500	550	600
重量（Kg）		8	10	12	16	17	20	30	38	56	75	100	182	278	398	500	618

主要外形和連接尺寸

壓力等級(MPa)		PN2.5MPa
口徑	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L		130	150	160	180	200	230	290	310	350	400	450	600	730	850	980	1100
H		240	260	276	285	300	325	363	415	453	505	556	744	864	948	1269	1450
W		120	140	160	160	180	200	200	250	300	350	400	450	500	550	600	600
重量（Kg）		8	10	12	16	17	20	30	39	58	80	101	190	290	405	510	650

主要外形和連接尺寸

壓力等級 (MPa)		PN4.0MPa
口徑	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L		130	150	160	180	200	230	290	310	350	400	450	600	730	850	980	1100
H		240	260	276	285	300	325	370	430	480	532	589	783	888	965	1285	1512
W		120	140	160	160	180	200	200	250	300	350	400	450	500	550	600	600
重量（Kg）		8	10	12	16	17	22	31	41.5	61	83	110	210	318.5	430	520	680

德標截止閥

德標截止閥結構圖

主要外形和連接尺寸

壓力等級 (MPa)		PN6.4MPa
口徑	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L		130	150	160	180	200	300	340	380	430	500	550	650	775	900	1025	1150
H		240	260	276	285	300	305	354	402	437	495	541	699	815	914	1189	1350
W		120	140	160	160	180	200	200	750	250	300	350	400	450	500	550	600
重量（Kg）		8	10	12	16	17	20	30	38	56	75	100	182	278	398	500	618

主要外形和連接尺寸

壓力等級(MPa)		PN10.0MPa
口徑	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L		130	150	160	180	200	300	340	380	450	500	550	650	775	900	1025	1250
H		240	260	276	285	300	325	363	415	453	505	556	744	864	948	1269	1450
W		120	140	160	160	180	200	200	250	300	350	400	450	500	550	600	600
重量（Kg）		8	10	12	16	17	20	30	39	58	80	101	190	290	405	510	650

主要外形和連接尺寸

壓力等級(MPa)		PN16.0MPa
口徑	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L		130	150	160	180	200	300	340	380	450	500	550	650	775	900	1025	1250
H		240	260	276	285	300	325	370	430	480	532	589	783	888	965	1285	1512
W		120	140	160	160	180	200	200	250	300	350	400	450	500	550	600	600
重量（Kg）		8	10	12	16	17	22	31	41.5	61	83	110	210	318.5	430	520	680

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的德標截止閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
