三通式核電啟動給水泵屬于多級離心泵，泵在啟動、停運、 泵切換和主管路被突然關閉時， 為了使出口壓力達到一定值， 減少電機啟動電流， 要求主出口閥關閉。 一方面，如果出口完全關死，轉子受的剪應力會急劇增大，甚至導致泵軸斷裂；另一方面，由于泵內葉輪與泵體間隙很小， 流體易于氣化， 如果在沒有液體流出的情況下運轉， 泵內液體將產生渦流， 使其發熱汽化而發生氣蝕，從而導致部件細小損傷，失去動平衡。同時， 過熱也可能引發泵的轉動部件和其他部件卡澀， 因此， 泵有最小連續穩定流量和最小連續熱控流量， 前者主要考慮流量過小時噪聲和振動導致對泵的損壞， 后者主要考慮泵送介質在溫度升高后引起蒸汽壓上升而使 NPSHa（注1）減小， 而不足以防止氣蝕的發生。
根據 API610 第八版中規定， 最小流量有下面兩種流量來限定：
一、設計連續循環系統常開再循環模式是最簡單常見的形式。 在再循環回路中設置手動節流閥， 將手動節流閥設置一固定的開度， 離心泵工作中讓最小流量通過手動節流閥返回到水箱中。
連續循環系統

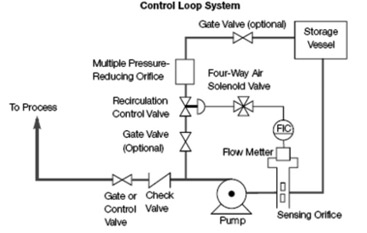

二、設計控制循環系統
控制循環系統

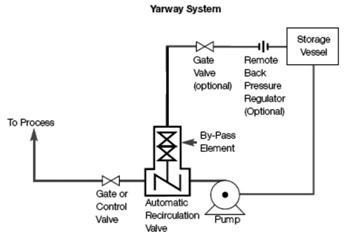

三、設計自循環控制閥保護系統
優點：

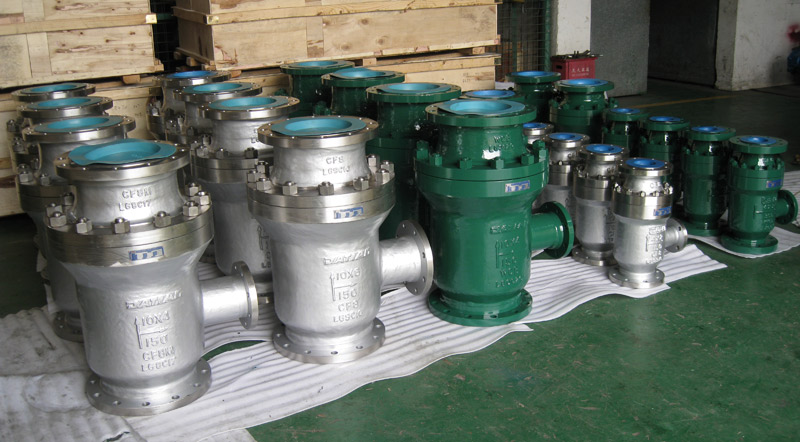

三通式核電啟動給水泵的最小流量保護系統采用自循環控制閥保護閥系統。
自循環控制閥保護系統
